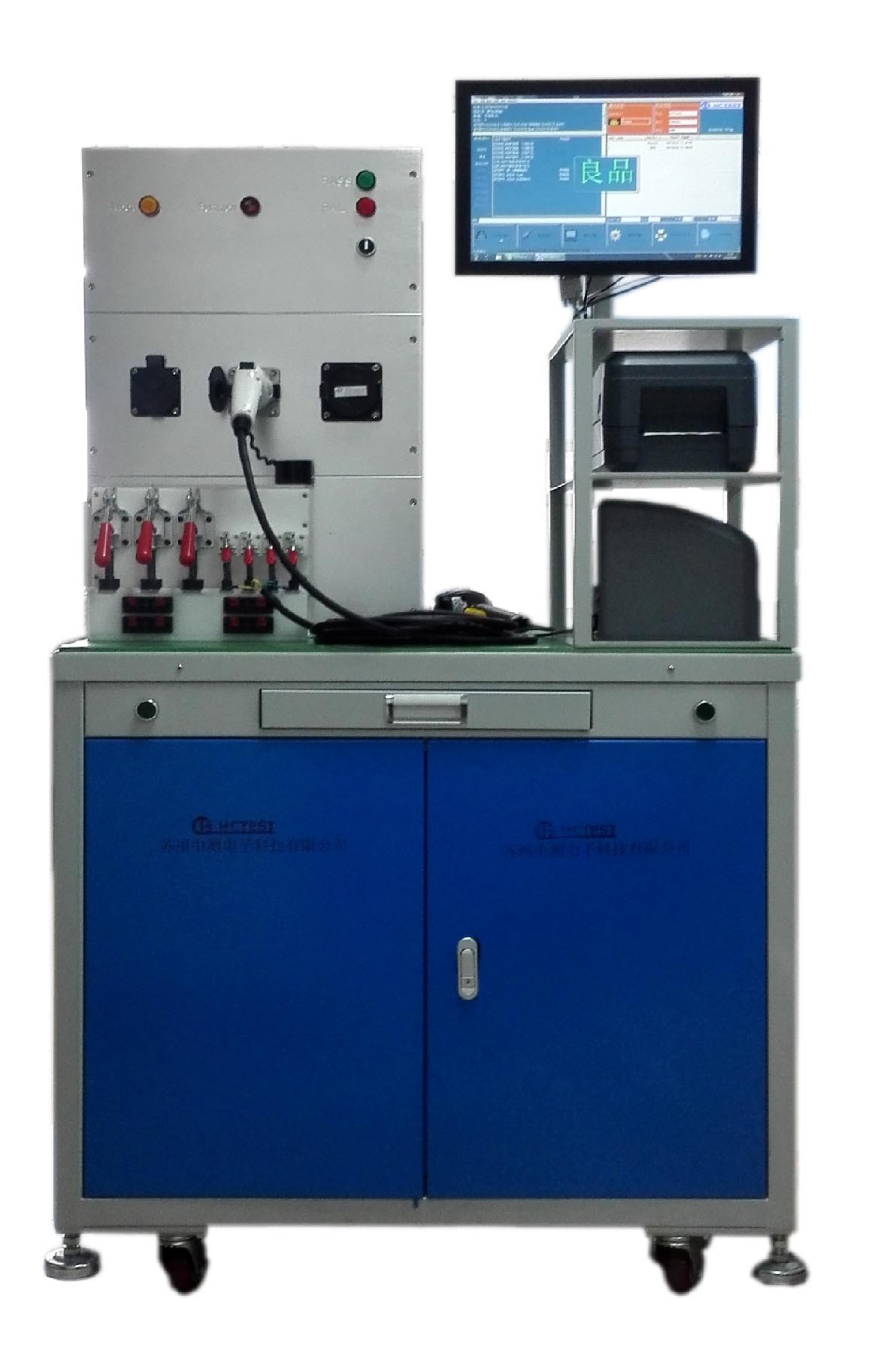

| PDU 测试系统 |
| 型号：AT-6000A/PDU测试系统 |
|
 |
| 系統規格參數 |
|
|
|
|
|
|
| 線材測試儀 |
項目及範圍 |
斷短路 |
200Ω
~ 100KΩ |
直流高壓 |
1KVDC(max) |
| 導通電阻 |
1mΩ
~ 50Ω |
直流漏電流 |
1 ~ 999uA |
| 元件電阻 |
0.1Ω
~ 1MΩ |
絕緣電阻 |
1MΩ
~ 1GΩ |
| 電容 |
10pF ~ 5000uF |
交流高壓 |
700VAC (max) |
| 二極體 |
0.0 ~ 10V |
交流漏電流 |
0.01 ~ 5mA |
| 反向電流 |
1 ~ 999uA |
瞬間斷短路 |
2ms /64pin |
| 高壓儀 |
儀器規格 |
通道數 |
标准配置8通道，可选ACT-8108增加至32点 |
| 電源輸入 |
交流、單相、（47～63）HZ,220V,±10% |
| 測試檔案存儲 |
電腦存儲檔案，數量沒有限制,測試結果保存可供查詢 |
| 交流耐壓 |
輸出電壓 |
AC5kV(max) 準確度：±（2%設定值+5V) |
| 輸出電流 |
12mA(max) |
| 輸出頻率 |
50HZ/60HZ可選 |
| 輸出波形 |
正弦波THD<2%;1.3<波峰因素Crest
Factor)<1.5 |
| 電壓穩壓率 |
±（1%設定值+5V) 空載至滿載 |
| 電壓設定/測量 |
0.2-5kV,準確度：±（2%設定值+5V) |
| 電流設定/測量 |
0-10mA,準確度：±（2%讀值+2Counts) |
| 測試時間 |
範圍：（0.1～999.9）s,0.1s/Step |
| 直流耐壓 |
輸出電壓及電流 |
額定輸出: DC:6KV 5mA |
| 絕緣測試 |
輸出電壓 |
1kVDC(max) |
| 電壓設定/測量 |
0.2-1kV,準確度：±（2%設定值+5V) |
| 阻抗設定/測量 |
1M-1000M,準確度：±（2%讀值+2Counts) |
| 1000M-9999M,準確度：±（7%讀值+2Counts) |
| 測試時間 |
範圍：（0.1～999.9）s,0.1s/Step |
| 電弧偵測 |
設定/測量 |
範圍：1級～9級 可設定0=關閉 |
| 高壓模式 |
一對其它/一對一 |
| 系統配製 |
控制平臺/系統 |
觸控電腦一體機 酷睿I3 / 硬盤 WD1TB /
DDR4GB |
| Windows2000/Xp/Vista/Win7 |
| 工作環境 |
溫度 -10℃ ~ 40℃ |
| 濕度 RH≤75% |
| 工作氣壓 |
(0.4 ~ 0.6) mpa |
| 電源供應 |
輸入220VAC ±10% 60Hz |
| 消耗功率最大300W |
| 機 架 |
AT-6000A 立式 |
|
|
|
|
1000*600*1640（mm） |
| AT-6000B 臥式 |
|
|
|
|
1500*700*1217（mm） |
| AT-6000C 模組式 |
|
|
|
|
1500*880*1480（mm） |
| AT-6000D 客戶特殊要求定制 |
|
|
|
非标 |
| 基本配置 |
中測AT-6000新能源測試系統 |
|
|
|
● |
| 19寸觸控式工業電腦一體機 |
|
|
|
● |
| 滑鼠，鍵盤，探筆 |
|
|
|
|
● |
AT-6000 / Remote Control Box 電源控制模組
|
● |
AT-6000 / Hipot Switch Box 高低壓控制轉換箱
|
● |
| HC-6360A / 64P四線式精密線材綜合測試儀 |
● |
| ACT-8103 交直流絕緣高壓測試儀 |
● |
| ACT-8108 八通道高压切换仪 |
● |
| 選購配置 |
ACT-60A /64P 四線式精密線材綜合測試儀 |
○ |
| ACT-8108 八通道高压切换仪 ，可增加至16/24/32通道 |
○ |
AT-6000 / LOCK-TEMP 電子锁模組
|
○ |
AT-6000 / 8CH Control Box 八通道控制盒（PUD選購）
|
○ |
AT-6000 / FIXTURE 裝夾治具
|
○ |
| 光栅
（安全保护） |
|
|
|
|
○ |
| 气密测试 |
|
|
|
|
|
○ |
| 气动、气密诱导板 |
○ |
| 300DIP條碼印表機 GT-800 |
○ |
| 掃碼器 |
|
|
|
|
|
○ |
| 惠普（HP）LaserJet
Pro P1106 |
|
|
|
○ |
| 耗材 |
20KV高壓線 |
|
|
|
|
|
○ |
| 高壓插頭 |
|
|
|
|
|
○ |
| 高壓插座 |
|
|
|
|
|
○ |
| 100mm*100mm裝飾板 |
|
|
|
|
○ |
| ●
标准配制 ○ 选配 |
|
|
|
|
|
|
|
|
