产品展示 > 无线充电测试系统

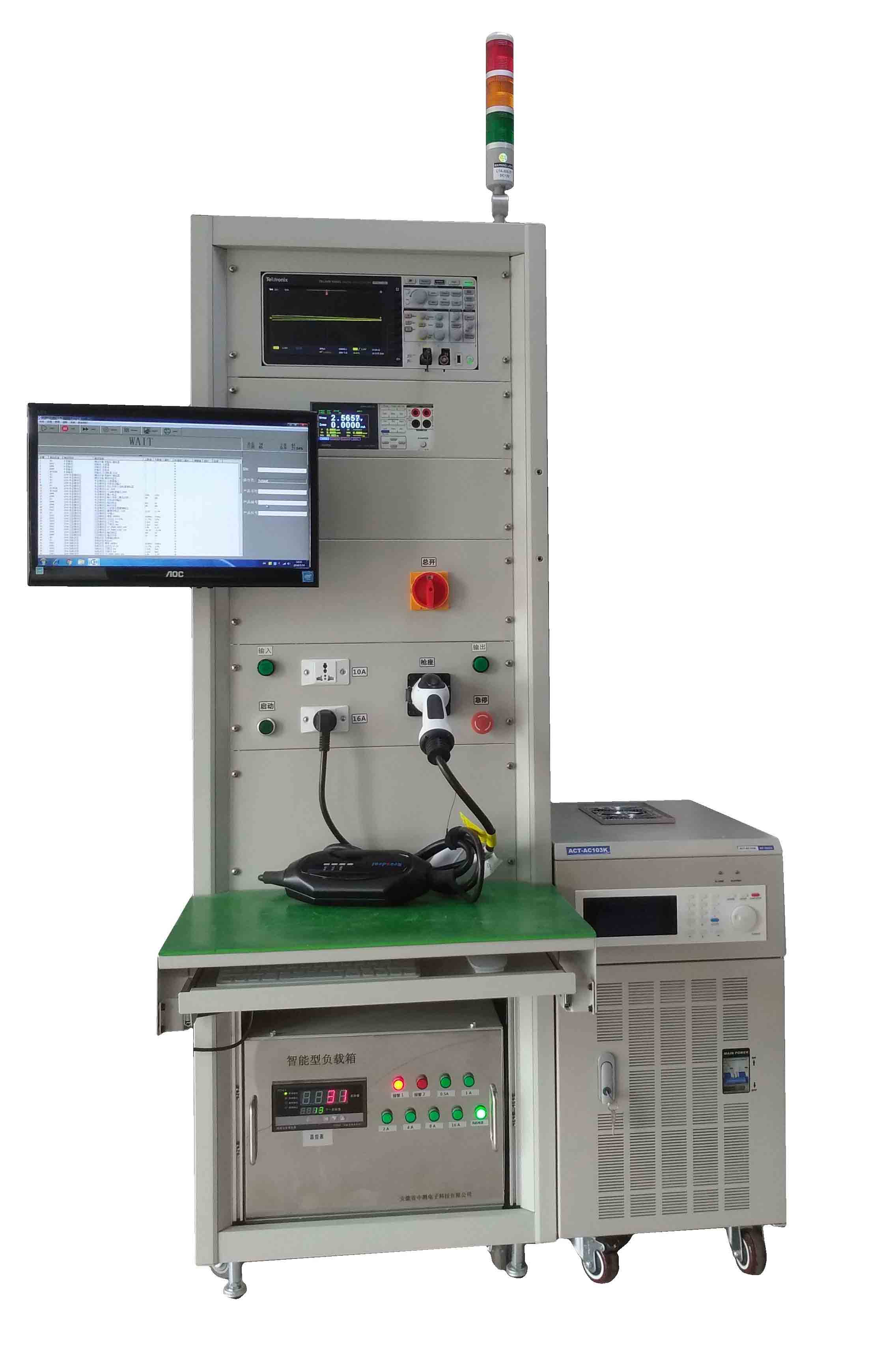

无线充电自动测试系统
型号:AT-8000(无线充电测试)

中测科技AT-8000系列

无无线充电自动测试系统集工业电脑、测试工装、直流电源、电子负载功能于一体,主要用于无线充发射器各项参数测试,兼容三星无线充和Qi标准,最大支持15W。支持自动测试,支持数据导出,能显示转换效率。既适用于研发调试,也方便

1)设备特点

Ø 主要功能无线充电器电压/电流/效率等项目测试、老化测试

Ø 测试距离2-10mm(可定制)

Ø 充电功率15W/10W/7.5W/5W(可任意切换)

Ø 适用产品:所有符合QI等标准的无线充电设备包括华为小米苹果等手机及车载无线充设备

2)设备特点

Ø 19寸高清液晶触摸屏工业电脑,上位机操作界面;

Ø 可给无线充发射器供电,兼容QC、PD协议;

Ø 可测试无线充接收器的电压、电流和功率参数;

Ø 搭载的无线充接收器兼容三星无线充和Qi标准;

Ø 支持5W、7.5W、10W、15W功率测试;

Ø 自动模式,可一键测试1/2/3/4个产品或更多项功能;

Ø 可测试无线充发射器的转换效率,静态功耗;

Ø 可选择各通道独立或同时启动,可循环测试;

Ø 上位机应用软件支持扫描打印功能;

Ø 测试数据可追溯查询;

二、测试项目

Ø 空载状态发射端输入电压

Ø 空载状态发射端输入电流

Ø 空载状态发射端输入功率

Ø 空载状态接收端电压

Ø 空载状态接收端出电流

Ø 空载状态接收端出功率

Ø 静态功耗检测

Ø 载状态发射端输入电压

Ø 载状态发射端输入电流

Ø 载状态发射端输入功率

Ø 载状态接收端电压

Ø 载状态接收端出电流

Ø 载状态接收端出功率

Ø 充电效率检测

Ø 启动测试

Ø 待机测试

Ø 正常充电测试

Ø 满电状态测试

Ø 充电区域效率

Ø FOD异物检测

Ø 极性反接测试

Ø 输入过压测试

Ø 输入欠压测试

Ø 输出过流测试

Ø 输出短路测试

Ø LED状态测试



三、技术规格

序号

名称

规格

备注

1

工业电脑

19寸触控一体机(WIN7 2G/128G)

包含无线键盘+鼠标 USB无线网卡



2

测试软件

中测(自主研发),软件含加密狗



3

可编程直流电源





4

可编程直流电子负载主机





5

可编程直流电子负载





6

测试工装

含接收线圈+测试电路板



7

标准集成机柜

32U



8

供电电源

单相,AC220V,50hz/60Hz



9

环境温度

0℃40℃,海拔<1000M



10

空气湿度

<85%



11

打印机

打印条形码和二维码、LOGO等



12

设备重量

150Kg



13

外形尺寸

1600mm × 600mm × 600mm



四、测试效率

单件产品测试一般约为20秒内(具体根据实际产品而定)。

五、售后服务

1 该测试系统属于定制化测试系统,生产商应确保系统可靠稳定运行,出厂前生产商应在厂内调试检;

2 安装操作等严格参照相关行业的国家国际技术规则规范和标准;

3 期间如有任何质量问题,供应商应有工程师24小时内到达现场,并在72小时内解决问题。质保期外如有质量问题,双方协商解决;

4 免费提供设备操作、日常检修、测试程序编辑等培训;

5 充电桩产品执行标准若有更新,相关设计的测试要求变化,免费提供免费测试程序软件升级和调整;

5.6 设备整体非人为损坏保固1年。

用于产线批量出厂检测。
