| 产品特点：

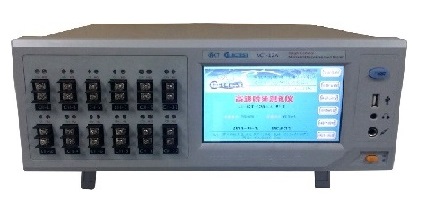

ACT-12A是为测试线束连接器由于振动或冲击所产生的瞬间断线测试而设计的高精度智能测试仪。它采用瞬断电阻作为判断线束瞬间断线原理，具有测量精度高、速度快、范围宽等特点。仪器为用户提供完备的功能和友好的操作界面，使用方便，其性能特点：
· 工业级芯片ARM Cortex-M3+FPGA作为系统内核，抗干扰能力强
· 7寸TFT彩屏显示，电容触控面板，分辨率800x480
· 12个通道参数可统一设置，也可独立设置
· 可同时检测12个通道的瞬断（可扩展通道）
· 可检知由于振动或冲击所产生0.1uS以上的瞬间断线
· 外围接口丰富：USB，串口，并口可连接电脑或单机
· 可对测试数据进行统计定时定量分析
· 持续测试时间为1秒-999时59分59秒
· 测试电压规格3.3V
· 测试电流规格 100mA
· 瞬断电阻规格1Ω-100Ω
| 技术规格
|
| 检测内容
|
瞬间断线试验
|
| 最大检查回路数
|
12
|
| 最大产品记忆数
|
256件
|
| USB
最大产品记忆件数
|
65536件
|
| 瞬间断线履历记忆输出口
|
USB 记忆/打印机通讯端口
|
| 检测端子使用接插件
|
KF65C-2P
|
| 显示操作
|
表示方式：800*480 TFT彩屏
|
| 操作方法：电容屏触控
|
| 提示语言：中文
|
| 外部打印机接插口
|
标准装备：DSUB-25S 接口
|
| 可支持打印机
|
打印机及字符打印机
|
| 通信端口
|
USB、串口、并口
|
| USB
接插口
|
FAT32文件格式，USB_A/USB_B
|
| 输出信号
|
OK
|
| NG
|
| 信号间隔
|
| 输入信号
|
外部中断，开始保持10mS低电平
|
| 数据保存期
|
5年以上（1气压20℃ 40%湿度的环境）
|
| 时钟电池寿命
|
3年
|
| 电源
|
AC220V
|
| 外形尺寸
|
宽400ｍｍ×高260ｍｍ×深150ｍｍ
|
| 本机重量
|
5.5kg
|
| 环境条件
|
温度：0℃～85℃ 湿度：5%～70%
|
| 测试规格
|
| 检测电压（开路电路）
|
DC3.3V±5%
|
| 检测电流（短路电流）
|
100mA±5%
|
| 瞬间断线判定电阻值
|
|
| 100mA:1-100Ω±5%
|
|
|
| 瞬间断线检测幅度
|
0.1μsec～99.9μsec±0.1μsec
|
| 试验时间
|
1 秒-999 小时59 分钟59 秒
|
| 备注
|
7寸LCD显示，触控加按键操作
|
| 中文语音与LED灯光提示
|
| 单机可保存显示数据，无需连接电脑
|
| 判定电阻值可设定：设定范围1Ω-100Ω
|
| 测试时间可设定：1秒-999小时59分59秒
|
| 12个通道的测试参数可以统一设置，也可独立设置
|
| 多台机器可扩展任意数目通道数
|
| 可对测试数据进行统计定时定量分析
|
| 测试数据可保存（单机（128M），USB(4G)）
|
| 可连接打印机
|
| 可单机操作也可连接单机操作
|
| USB 软件升级
|
|
